BCQ型補償式高壓軟起動櫃 10kV/6kV/3300V

一、研制背景

BCQ型補償式高壓軟起動櫃研制的主要目的是取代可靠性差的高壓晶閘管軟起動櫃。是針對高壓晶閘管軟起動櫃采用複雜的電力電子器件控制，由上千隻電子元件組成，故障率極高，一旦出現故障用戶無法修複，嚴重影響正常生産，起動時産生的諧波高達80%，而諧波是造成電氣故障的主要原因之一，起動電流也毫無優勢等問題而研制。

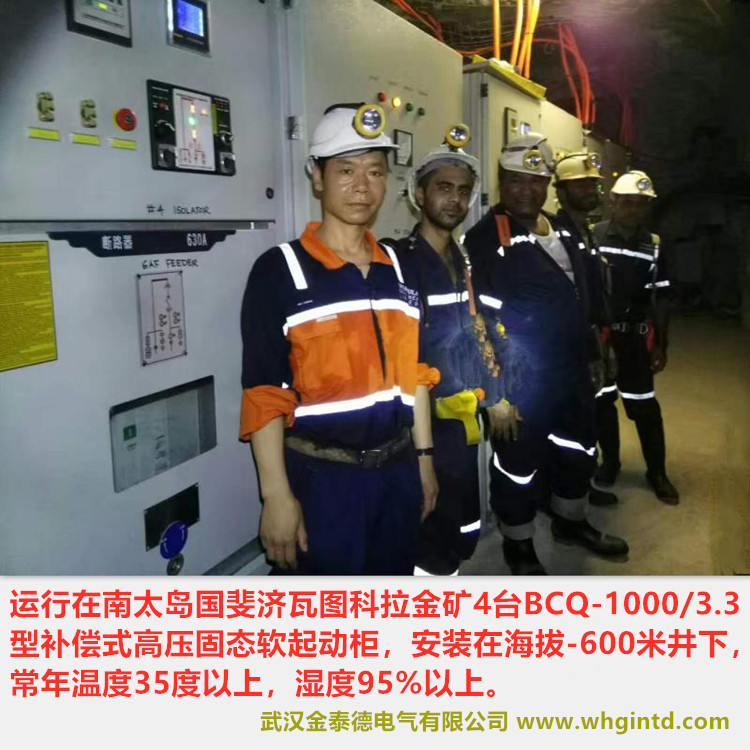

“20年不出故障，起動電流低于高壓晶閘管等其它類型軟起動櫃30%”是補償式高壓軟起動櫃研制的核心理念，全系産品免調試、免維護，适合出口海外，目前已出口至斐濟、尼日利亞、哈薩克斯坦等國，使用效果獲用戶好評。

二、工作原理

起動初期，因幹式調壓器的平滑調壓及内置補償器的補償作用，高壓電機起動時僅從電網吸收60%左右的起動電流，另外40%左右的起動電流由補償器提供，在保證較大起動力矩的前提下大大減小了起動電流對電網的沖擊及機械沖擊；起動後期，随着調壓器的阻抗降至0，電機端電壓平滑上升至全壓，實現電機軟起動。

三、我們的優勢

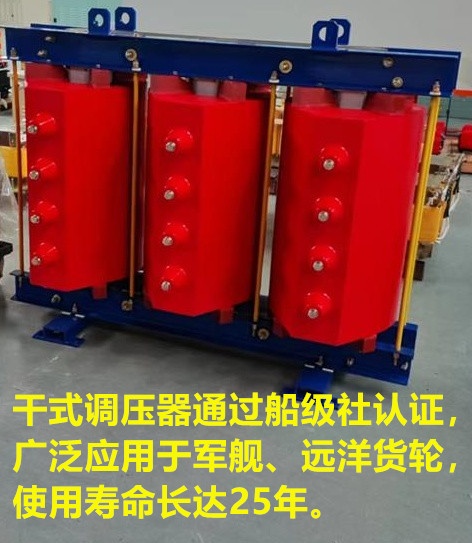

1、幹式調壓器經船級社認證，使用壽命長達25年，廣泛應用于軍艦、遠洋貨輪；

2、30多年行業經驗，熟悉各類負載起動特性，精準配置起動參數，确保起動效果最佳；

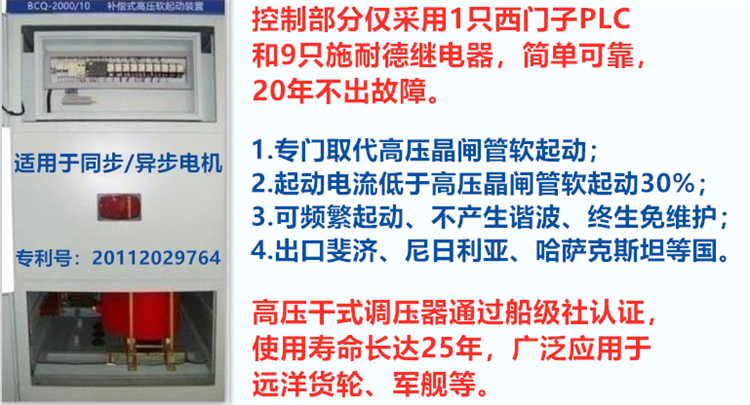

3、控制系統僅采用1隻西門子PLC和9隻施耐德繼電器，20年不出故障；

4、幹式調壓器設計餘量極大，可連續起動，次數不限，時間間隔不限。

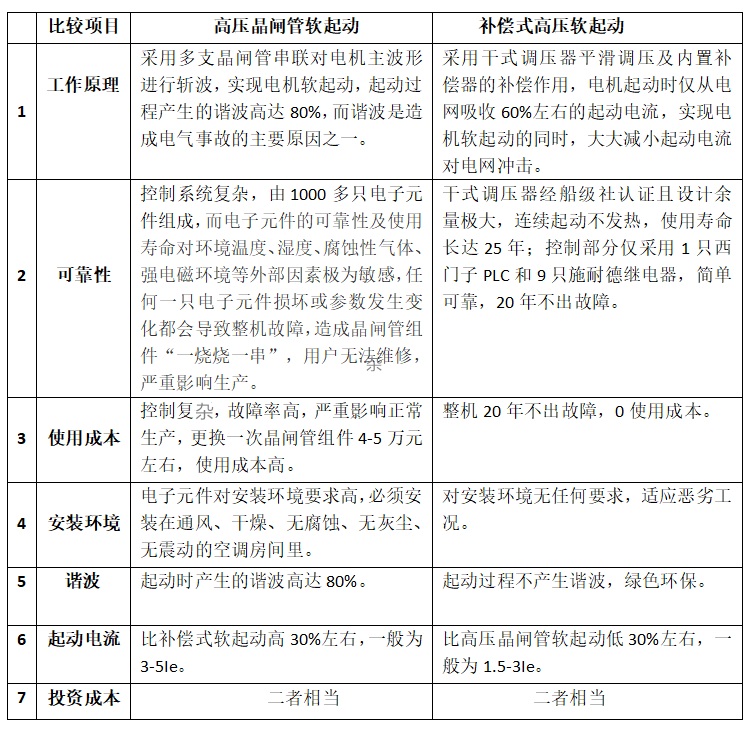

四、補償式高壓軟起動與高壓晶閘管軟起動區别

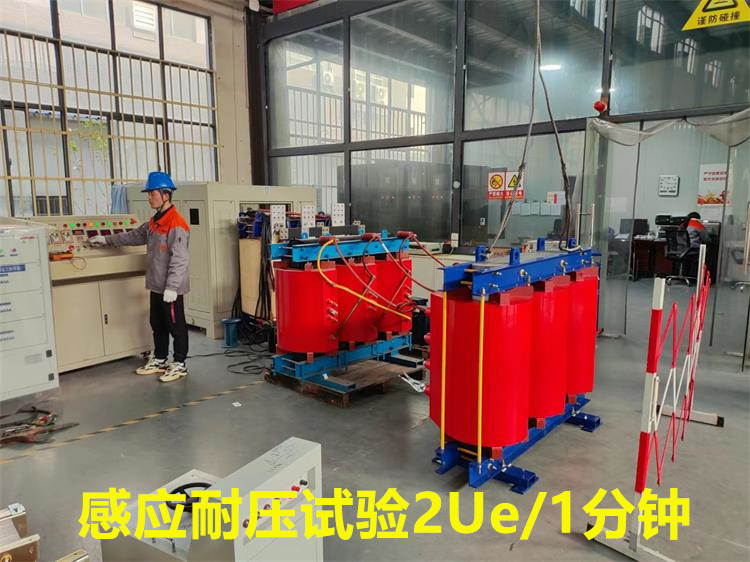

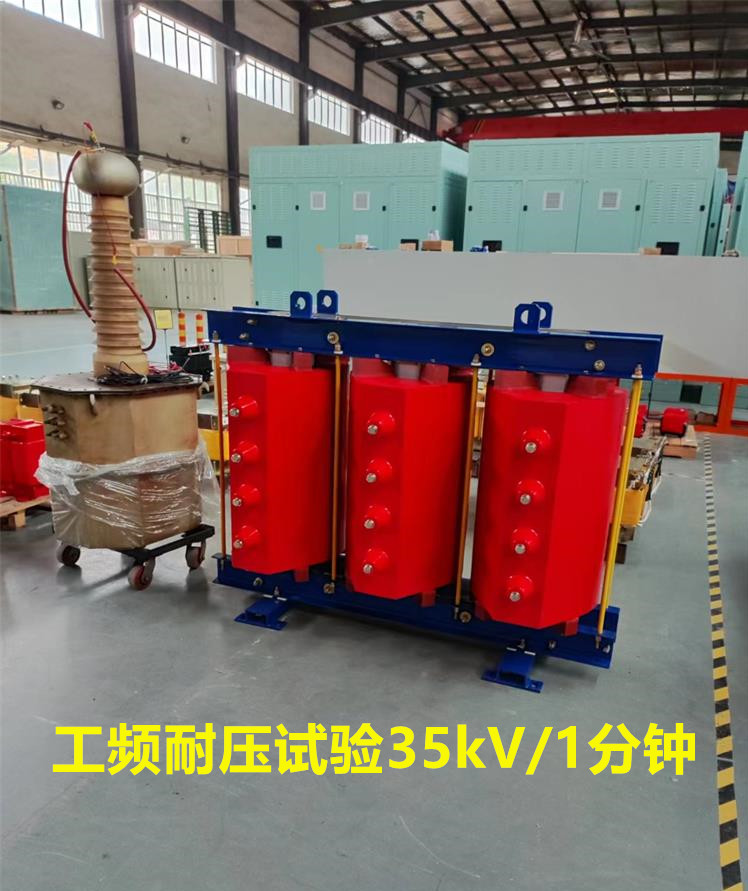

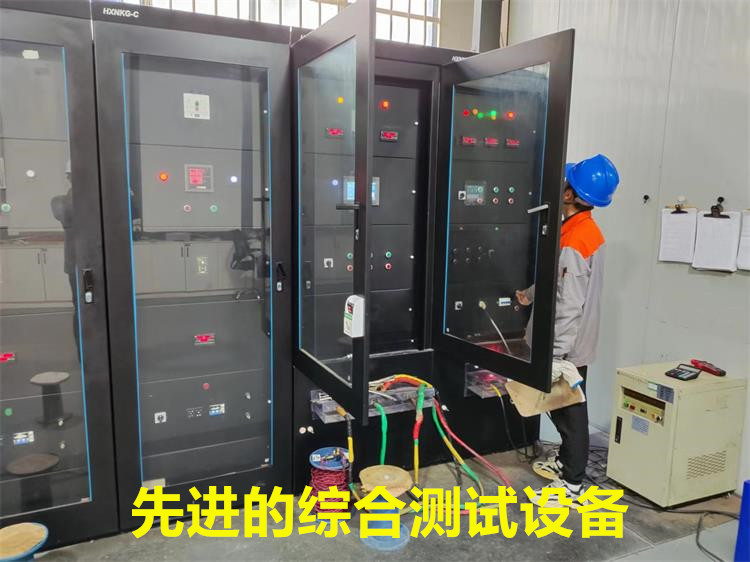

五、主要檢測手段

六、補償式高壓軟起動為何20年不出故障？

高壓晶閘管軟起動櫃不可靠的原因在于控制系統過于複雜，由上千隻電子元件組成，而電子元件的可靠性及使用壽命對環境溫度、濕度、腐蝕性氣體、強電磁環境等外部因素極為敏感，任何一隻電子元件損壞或參數發生變化都會導緻整機癱瘓。

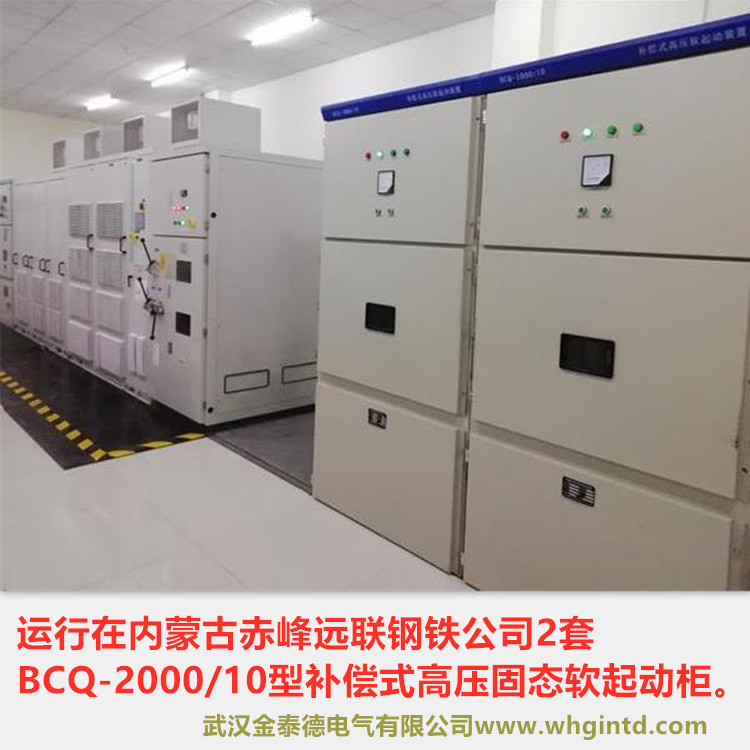

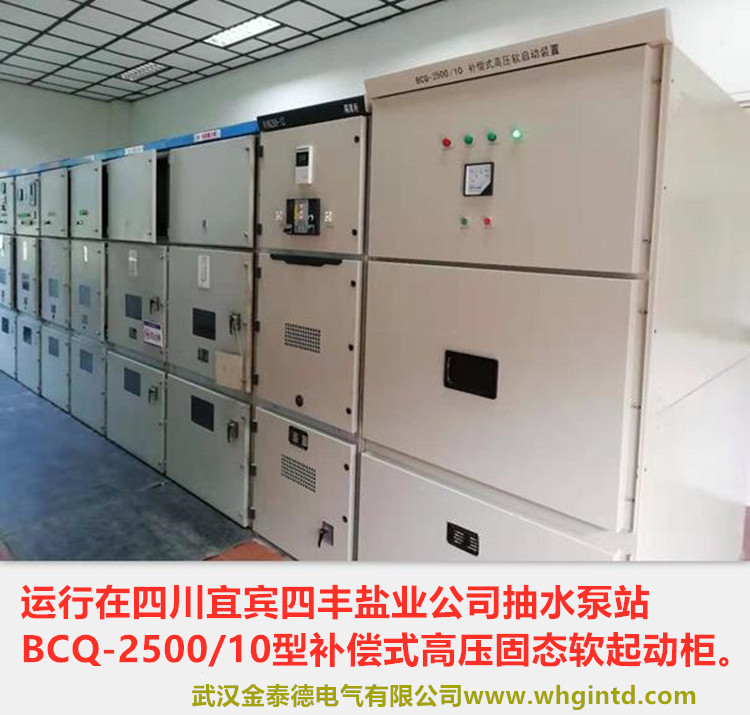

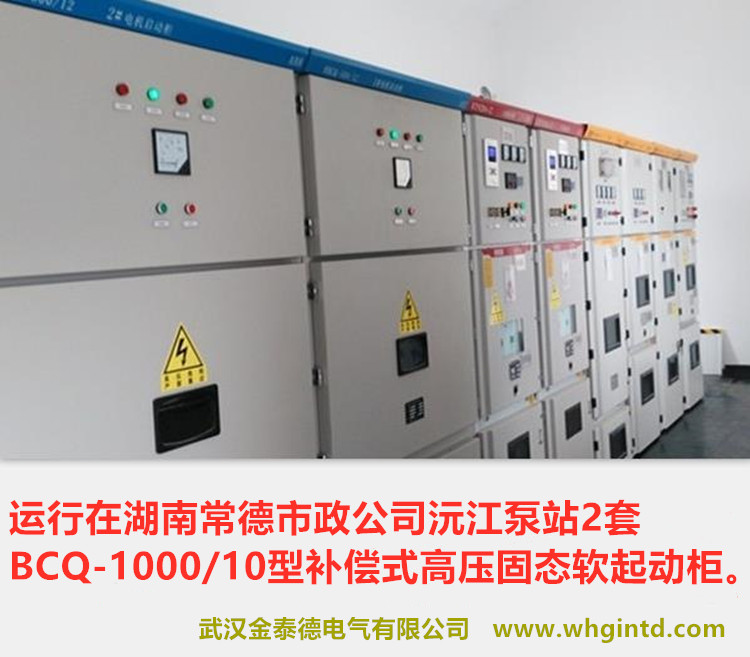

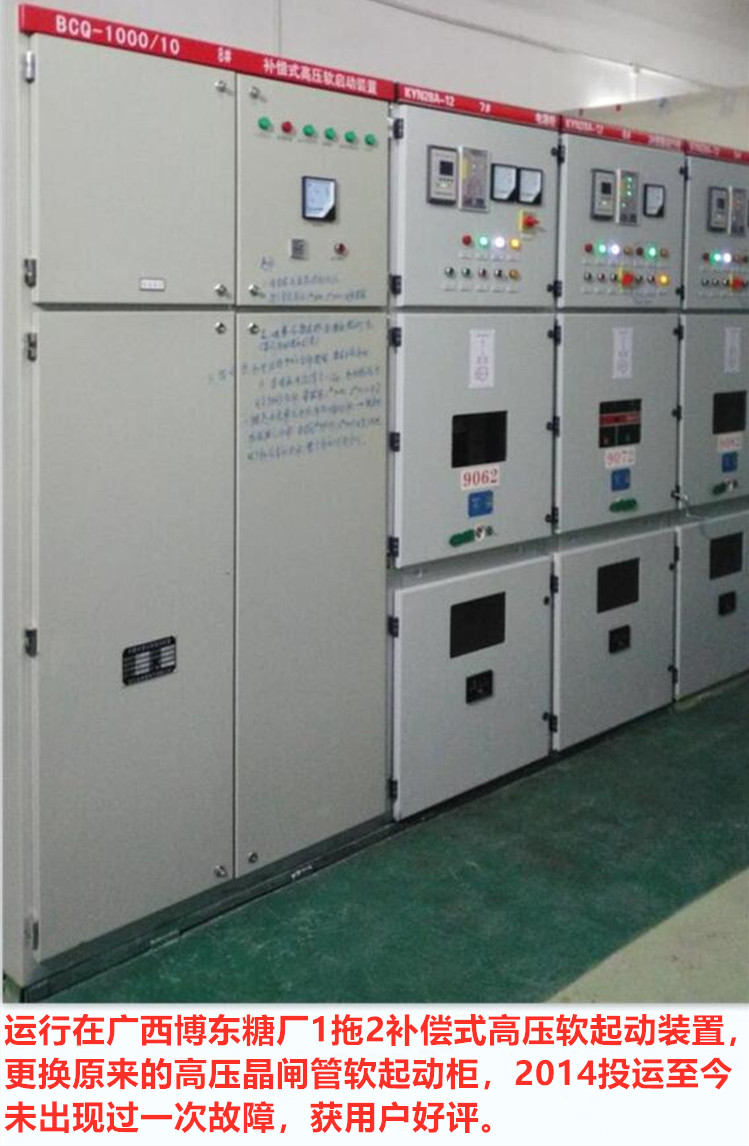

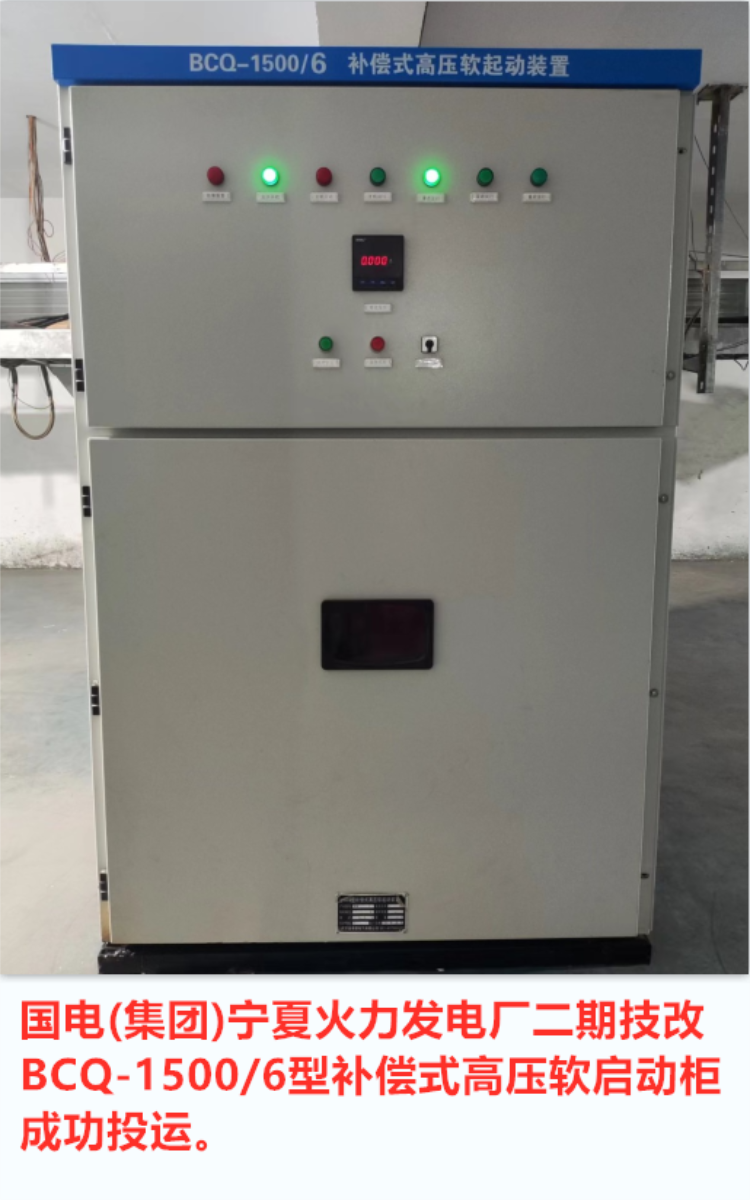

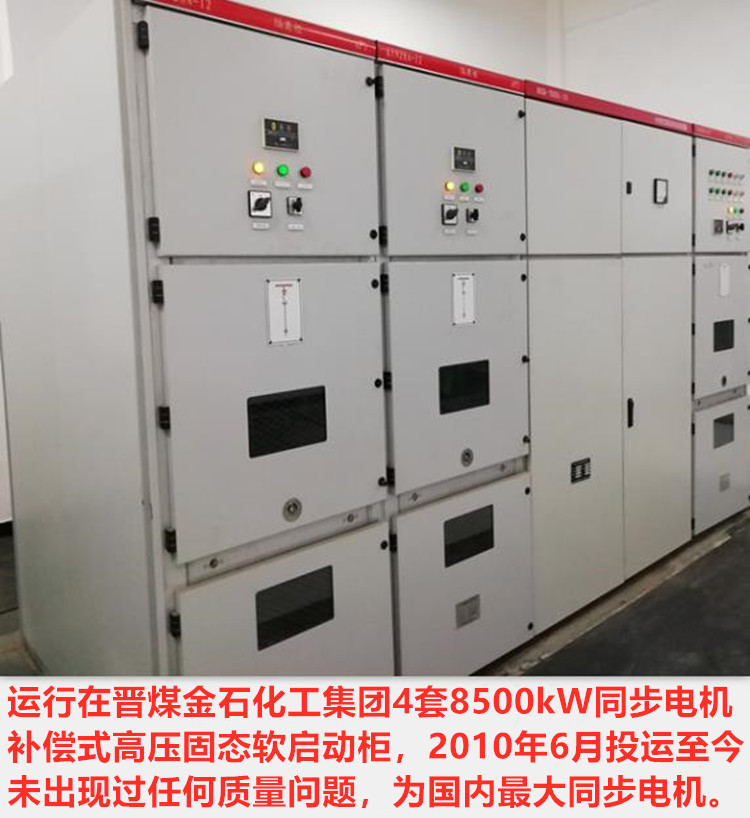

 七、典型應用

八、技(jì )術指标

1、适用于3-10kV同步和異步電機；

2、适用功率：100—40000kW；

6、防護等級：IP20-45。

九、型号說明

          BCQ         —         □            /           □

      産品代号             電機功率            額定電壓

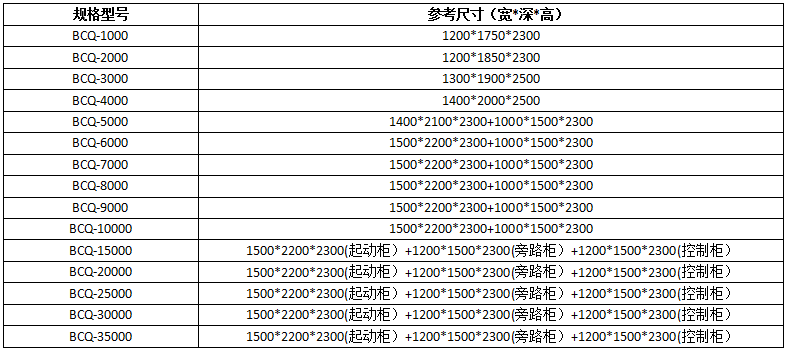

十、規格型号
